고장난 일체형PC...그냥 버리지 마세요



구입한 지 3~4년쯤 지난 일체형 컴퓨터가 고장났습니다. A/S를 신청했더니 출장 나온 기사가 "메인보드가 나갔는데, 부품 보유기간이 지나서 메일보드 교체를 해드릴 수가 없다"고 하였습니다. 제가 일하는 단체에서 사용하던 23인치 일체형 컴퓨터입니다.

일체형 컴퓨터는 데스크톱 컴퓨터와 비교하면 좁은 공간에 설치할 수 있어서 편리합니다. 각종 배선들이 너저분하지 않고 파워케이블과 인터넷 케이블만 연결하면 사용할 수 있어 사무실이 깨끗하기도 합니다. 책상 위에 일체형 컴퓨터를 설치해도 다른 서류들을 펼쳐 놓을 수 있는 공간도 충분합니다.

이런 장점이 있어서 한 부서 컴퓨터를 모두 일체형으로 설치하였는데, 사용하다 고장이 나면 수리가 잘 안되는 것이 치명적인 단점이었습니다. 데스크탑 컴퓨터의 경우 제조회사의 메인보드가 아니어도 호환 되는 메인보드를 구입하면 얼마든지 수리가 가능합니다. 하지만 일체형 컴퓨터는 제조사 메인보드가 아니면 수리가 불가능합니다.

그동안 메인보드가 고장나서 폐기처분한 일체형 컴퓨터만 해도 3대나 됩니다. 22인치 일체형 컴퓨터들이었는데, 그때만 해도 모니터로 재활용 할 수 있다는 생각을 못했습니다. 그냥 폐기처분하기가 아까워 ▲메모리를 빼서 다른 컴퓨터나 노트북에 설치하고, ▲하드디스크를 외장하드로 만들고, CD를 분리하여 외장 CD-ROM으로 조립하는 것 까지가 전부였습니다.

일체형 컴퓨터의 액정이 아깝기는 하였지만, 메인보드가 고장나고 품절되었으니 재생할 방법이 없을 것이라고 생각하였지요. 그런데 이번에 23인치 일체형 컴퓨터는 액정도 크고 오래 사용하지 않은 LED 액정이라서 그냥 폐기처분하기나 너무 아까웠습니다.

AD보드 구입하면 모니터 DIY 가능

구글링을 해봤더니 역시 길이 있었습니다. 부지런히 검색해봐도 한글로 기록된 사례가 많지는 않았지만, 몇몇 블로그 포스팅 중에 노트북 액정을 분리해서 모니터 DIY에 성공한 경험담들이 있었습니다. AD보드, OD보드, 인버터, LVDS 케이블 등 낯선 부품을 구입해서 DIY를 하면 된다고 나와 있더군요.

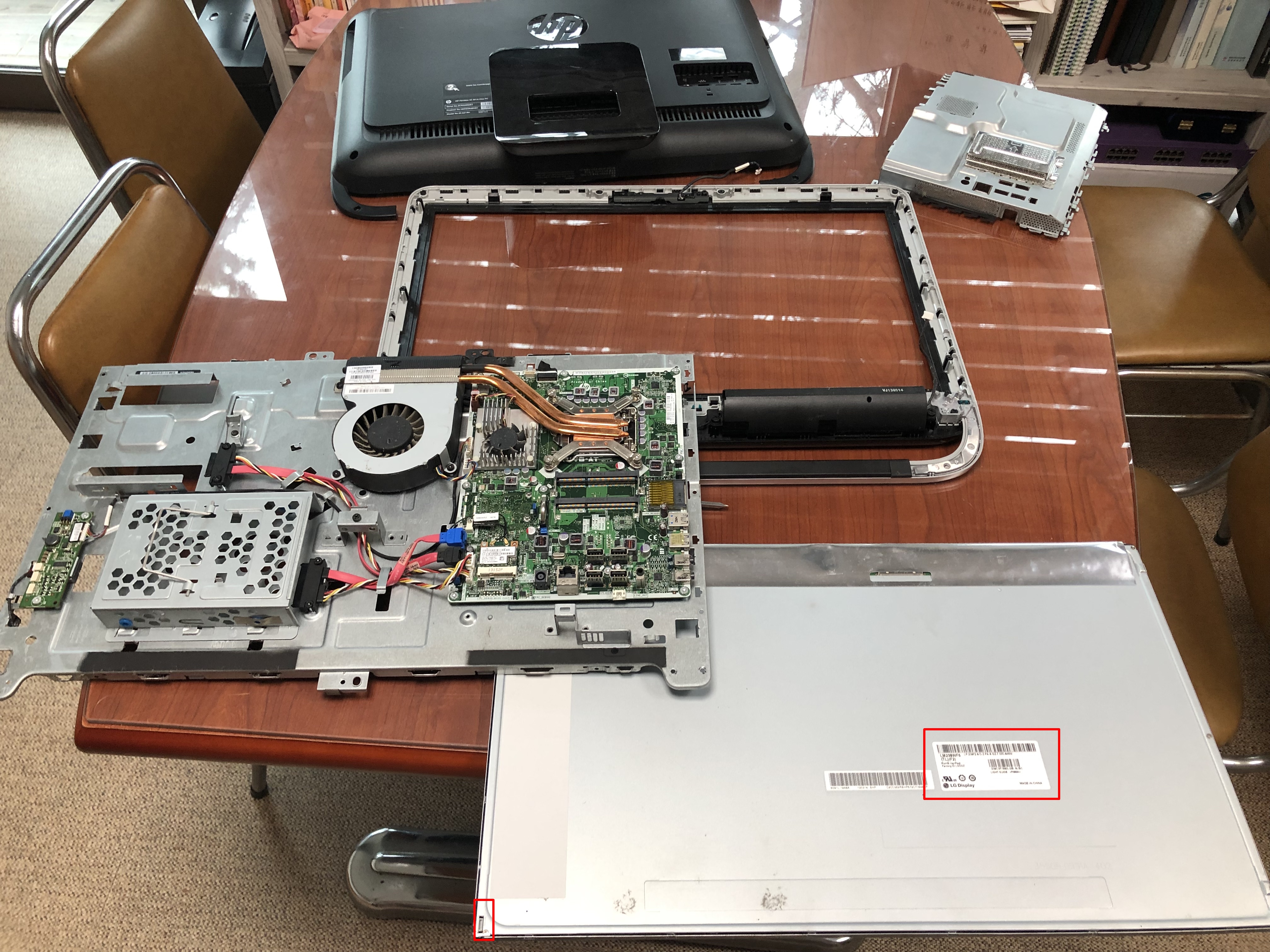

▲ 일체형 컴퓨터 액정 분행 - 빨간 상자 속 모델명을 알아야 호환되는 AD 보드를 구입할 수 있다

하지만 포스팅마다 부품 명칭도 조금씩 다르고, 이런 보드들을 어떻게 연결해야 한다는 자세한 설명은 부족하였습니다. 컴퓨터나 모니터 등을 수리하는 기술자들에게는 익숙한 명칭들일텐데, 저와 같은 일반인이 이해하기는 좀 어려웠습니다.

액정패널 제품 번호를 알아야 호환되는 AD보드 구입 가능

다행히 인터넷 쇼핑몰을 검색해보니 AD보드를 판매하는 곳이 몇 군데 있었습니다. 상품문의 게시판에 제가 가지고 있는 액정 제품번호를 올렸더니 "호환되는 AD보드가 맞다"는 댓글이 달렸더군요. 인터넷 쇼핑몰에서 판매되는  AD보드 가격은 2만 5천원이었습니다. 하지만 판매자에게 추가로 문의했더니, AD보드만 가지고 일체형 컴퓨터에서 분해한 액정으로 모니터를 만들 수 있는 것은 아니었습니다.

앞서 말씀 드린 인버터, LVDS 케이블, 전원 어뎁터 등을 추가로 구입해야 했습니다. 추가부품들을 모두 장바구니에 담고 보니  배송 택배비까지 4만 3500원이었습니다. 가격을 보고 하루를 넘게 망설였습니다. '배보다 배꼽이 더 컸기 때문입니다."

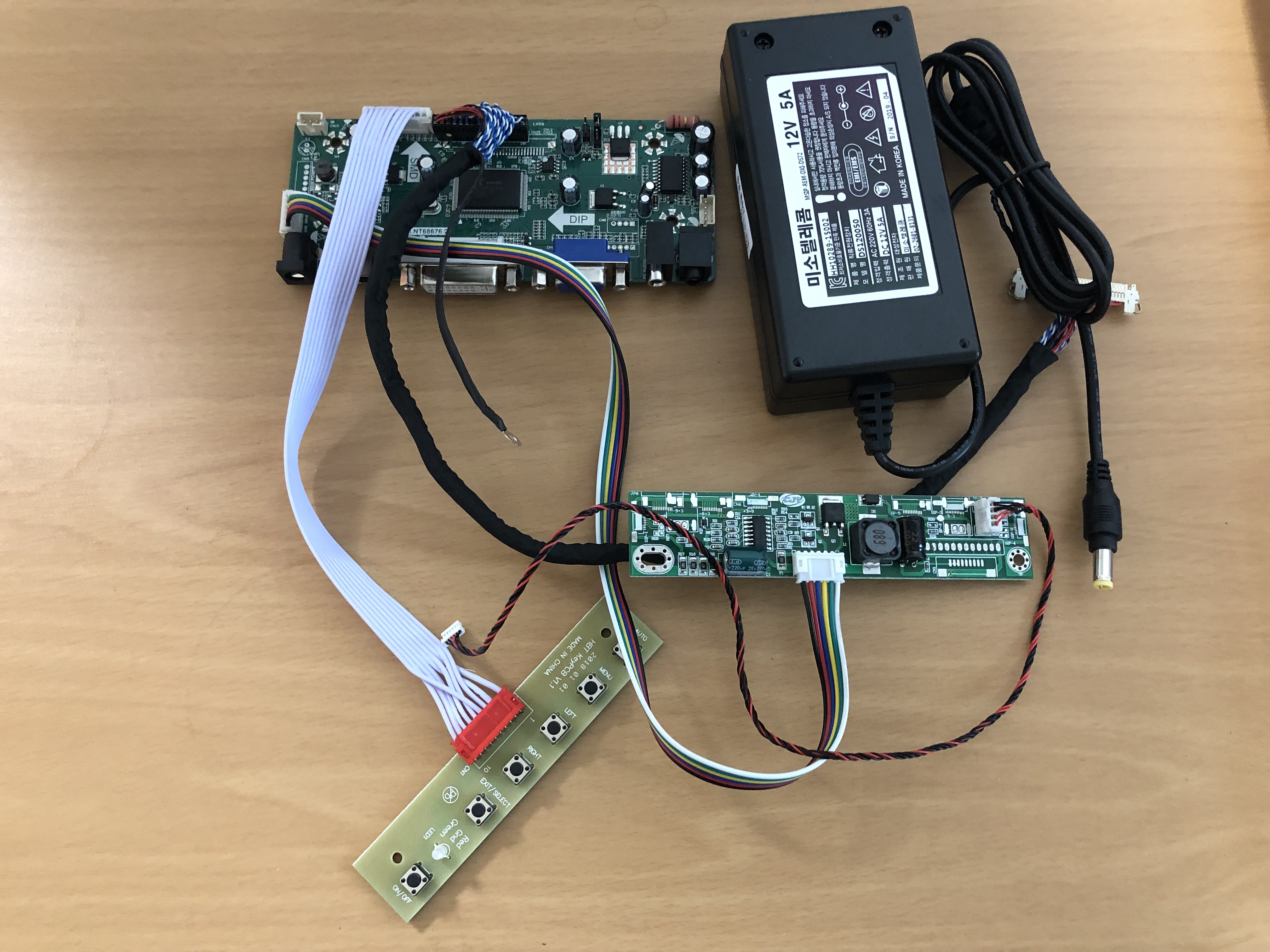

▲AD보드와 모니터 DIY에 필요한 부품들

중고사이트에서 23인치  LED 모니터만 구입하면 5~8만원 정도에서 구입할 수 있는데, 성공을 확신할 수 없는 부품 구입에 4만 3500원을 지출하는 것이 부담스러웠습니다. 이틀 정도 고민한 끝에 당초 취지를 위해서 실패하더라도 4만 3500원을 투자해보기로 결정하였습니다.

인터넷 쇼핑몰 운영자의 도움을 받아 AD보드, 인버터, LDVS, 전원 어뎁터(12V 5A)를 주문하였더니, 이틀 만에 도착하였더군요. 택배 상자를 열어보니 쇼핑몰 운영자가 각 부품을 연결하여 셋트로 보내왔기 때문에 조립은 걱정할 일이 없었습니다.

부품값 4만 3500원 투자하기엔 모험이었지만...배보다 배꼽이 더 큰 모니터 DIY

다만, 모니터로 사용하는데 더 이상 필요없는 일체형 컴퓨터의 하드디스크와 메인보드, 쿨러, 스피커 등을 모두 떼냈습니다. AD보드 중에는 스피커 사용이 가능한 것도 있는데, 가격이 더 비싸기 때문에 스피커 사용은 포기하였답니다. 부품을 다 떼냈고 컴퓨터 메인보드에 비하여 AD보드가 훨씬 더 작았지만 빈 자리를 찾아 고정하는 것이 쉽지는 않았습니다.

우선 AD보드를 고정할 수 있는 맞춤한 나사 구멍이 없었습니다. 메인보드가 있던 자리에 나가 구멍이 많이 있었지만 AD보드가 훨앀 크기가 작으니 그대로 고정이 되지 않았습니다. 적당한 자리를 잡아 나사 1개만 고정시키고 나머지는 두꺼운 양면 테이프로 마감하였습니다.

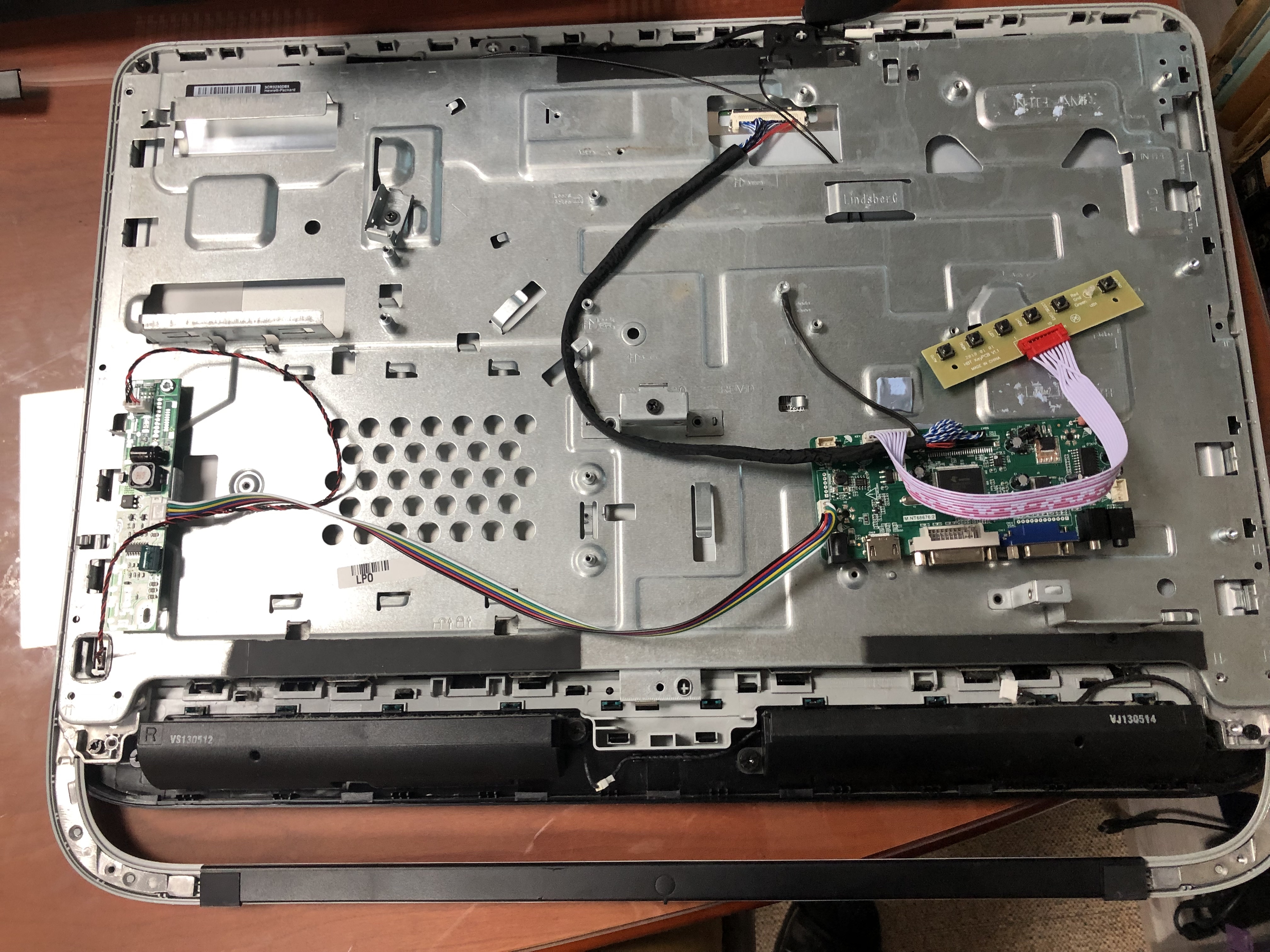

▲ 메일보드를 비롯한 부품을 떼내고 모니터 DIY 부품 고정

아울러 RGB, DVI, HDMI, 전원을 연결하는 단자가 일체형 컴퓨터 케이스와 딱딱 맞지도 않았습니다. HDMI케이블, 전원 케이블이 연결될 수 있도록 일체형 컴퓨터 케이스(플라스틱)에 여러 군데 구멍을 넓혔습니다. 당초 컴퓨터에 있던 USB를 단자가 있던 자리를 넓혀서 연결하였답니다.

전원 및타 메뉴들이 있는 스위치 모듈은 그냥 일체형 컴퓨터 케이스 뒷쪽으로 양면테잎으로만 고정해두었습니다. 아주 작은 나사못이 있으면 컴퓨터 케이스에 고정시킬 수 있었지만, 작은 나사못을 구하는 것이 여의치 않아 테잎으로 마감하였답니다.

CCTV용 모니터로 재활용 하기

두근두근 케이스를 닫고 전원을 연결하였습니다. 처음에 잠깐 전원이 켜지면서 초록색 글씨가 잠깐 나왔습니다만, 이내 아무것도 없는 화면이 검은 화면으로 되돌아 갔습니다. 몇 번 스위치를 껐다켰다 했지만 모니터에 전원이 들어오지 않았습니다. 실망스러운 마음으로 잠깐 바람을 쐬러 나갔습니다.

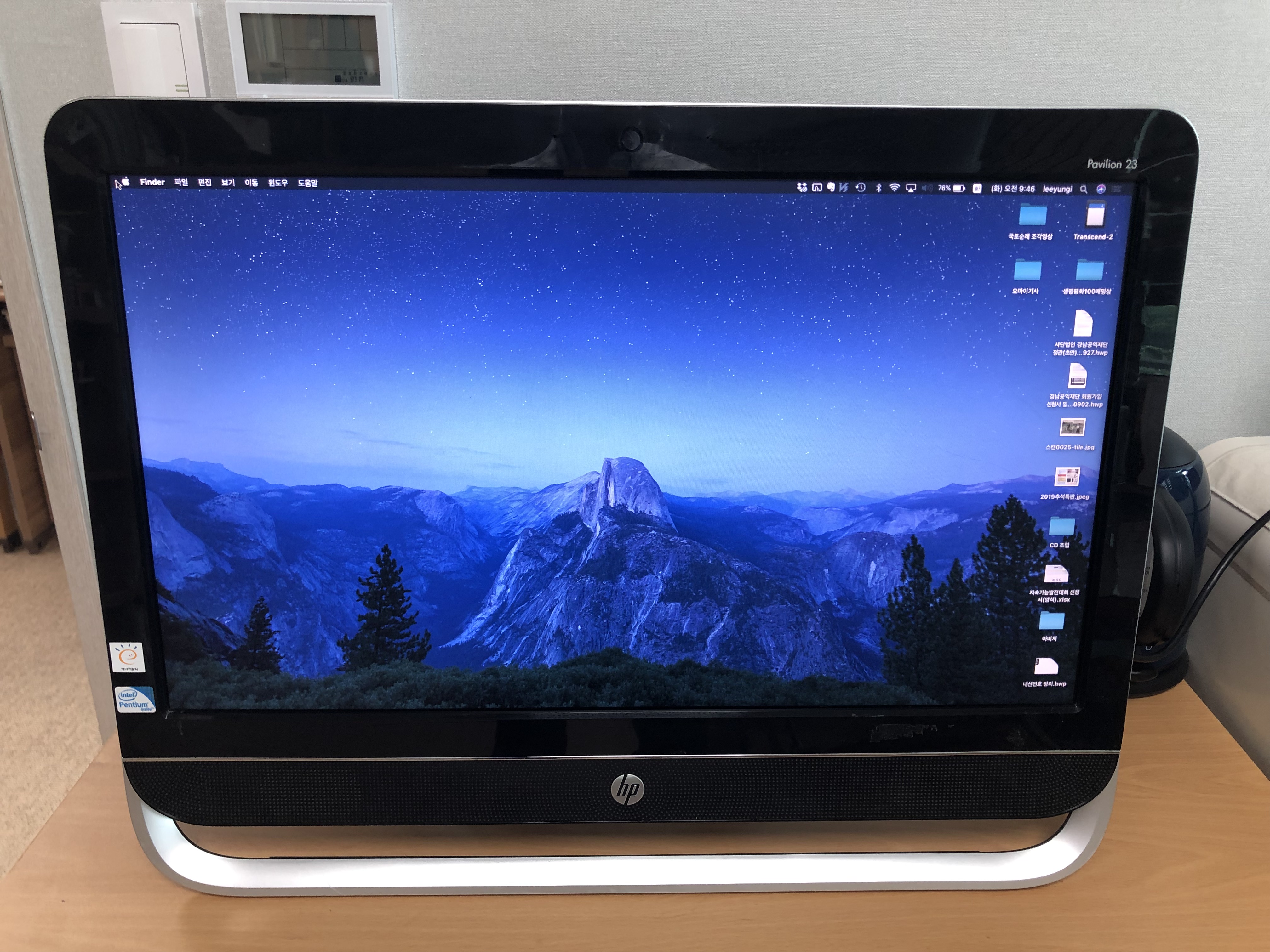

DIY 완료 후 모니터

바깥 바람을 쐬면서 차분히 마음을 가다듬었습니다. "그래 4만 3500원, 솔직히 아깝지만 후회는 없다, 앞으로 이런 모험을 더 안 하면 그만이지 뭐", "AD보드와 부품은 반품 신청을 해볼까? 택배비만 부담하면 반품은 받아주지 않을까?" 이런 생각도 하였습니다.

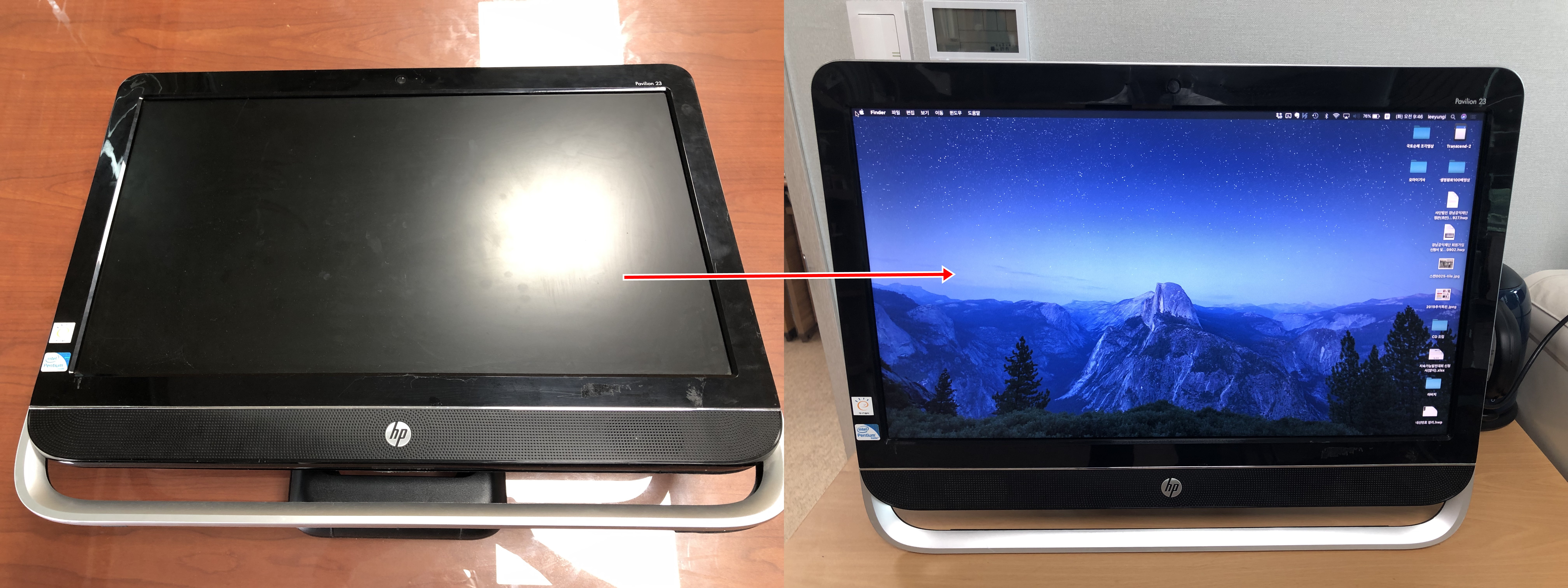

잠깐 바람을 쐬고 들어와서 다시 한 번 살펴봤는데, 아뿔싸 전원 어뎁터에 초록불이 들어왔습니다. 모니터 전원에도 LED 등이 켜졌더군요. 노트북을 가져와서 HDMI로 연결하였더니 기대했던 선명한 화면이 되돌아 왔습니다. 세상에 성공한겁니다. 4만 3500원이나 되는 적지 않은 부품값을 투자했지만 그냥 버리려고 했던 '일체형 컴퓨터'가 쓸모 있는 모니터로 되살아나는 것이 너무나 뿌듯하고 기분이 좋았습니다.

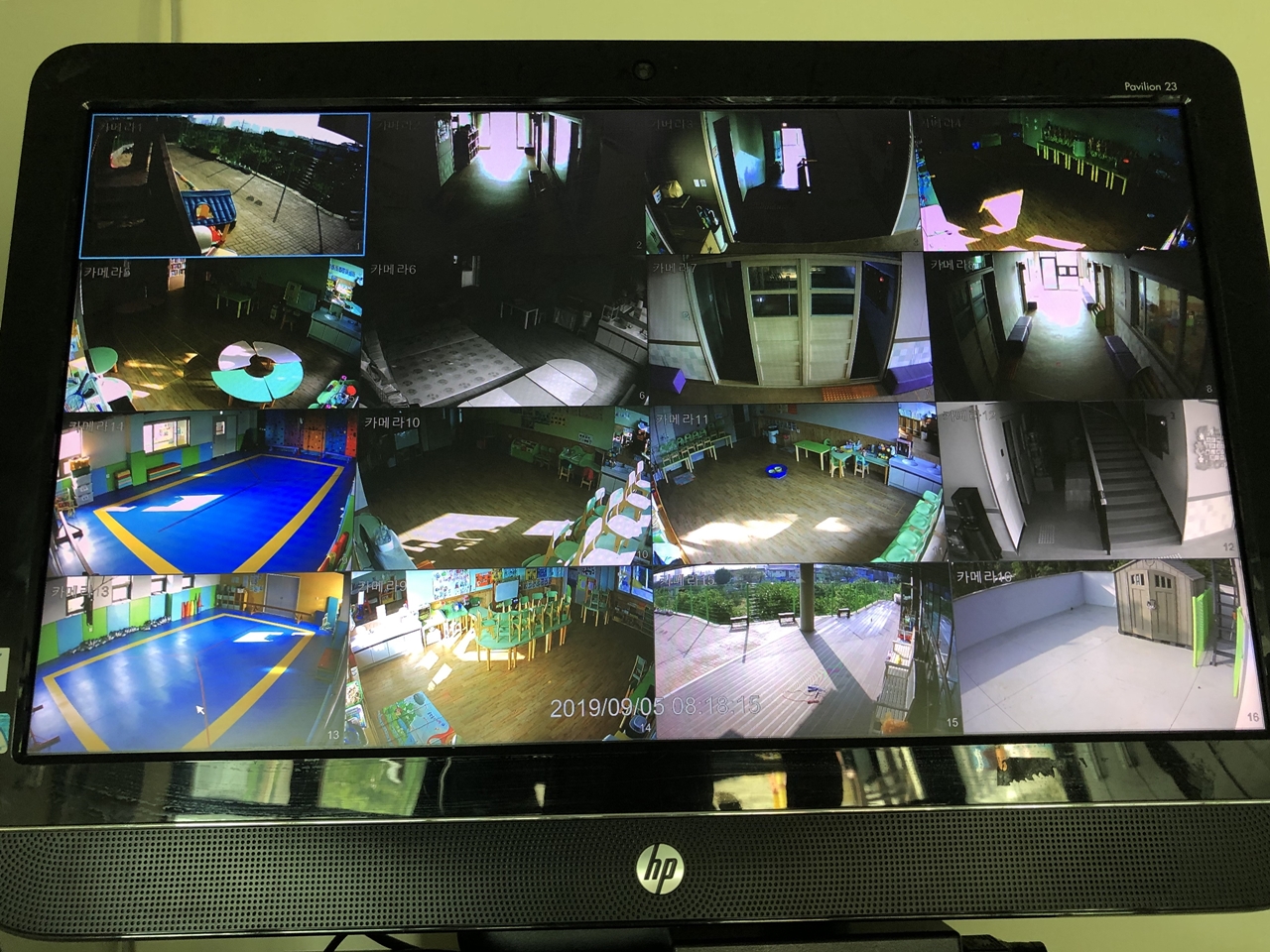

DIY에 성공한 모니터는 항상 고정시켜두고 사용하는 CCTV모니터로 활용하기로 하였습니다. 전에 있던 낡은 모니터를 재생시킨 LED 모니터로 바꿨더니 화면이 훨씬 선명해졌습니다.

※ 일체형 컴퓨터 → 모니터 DIY

1. 일체형 컴퓨터를 분해하여 액정 패널을 분리한다.(모델번호가 있어야 AD보드 호환 여부를 확인하고 해상도를 셋팅할 수 있다)

2. AD보드를 비롯하여 인버터, LDVS 케이블, 전원 어댑터를 주문한다.

3. 하드디스크, 메모리, CD 드라이버는 따로 각각 재활용한다.

4. 일체형 컴퓨터를 분해하여 메인보드를 비롯한 모든 부품을 빼내고 액정 패널만 원래자리에 고정한다.

5. AD보드를 고정시키고, 인버터, LDVS 케이블을 각각 액정 패널에 연결한다.

6. 전원 케이블, HDMI케이블, 스위치를 밖으로 연결할 수 있도록 일체형 컴퓨터 외장 케이스에 적당한 구멍을 뚫는다.(USB 연결부 확장)

7. DIY한 모니터에 전원을 켜고 노트북을 연결하여 테스트, 액정이 켜지고 깨끗한 화면이 나오면 DIY 끝.
